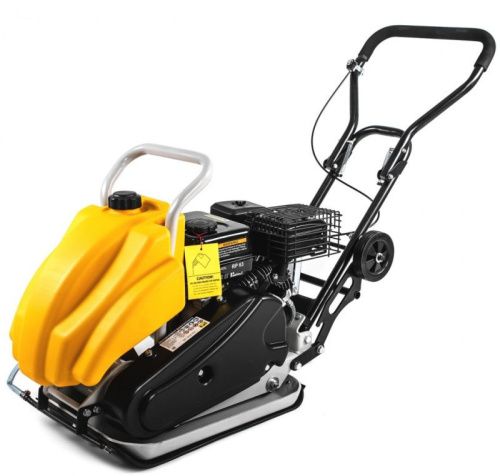

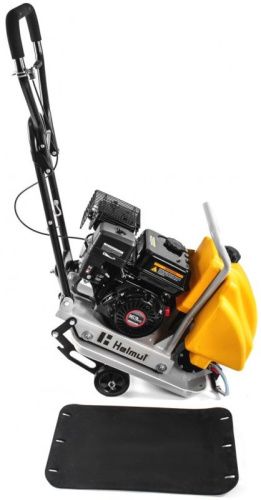

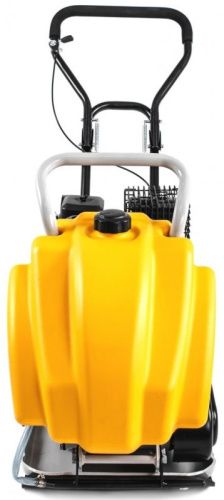

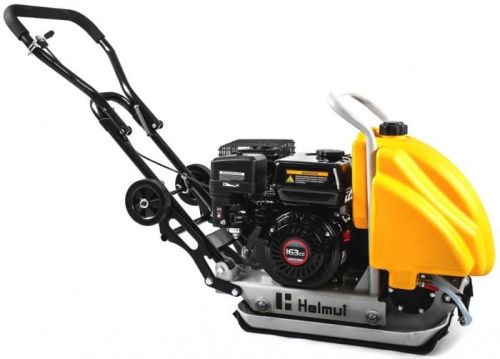

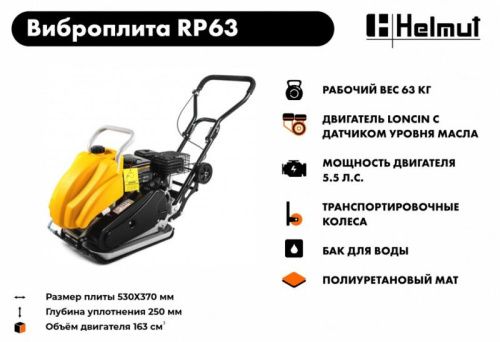

Виброплита Helmut RP63 (виброплита Хельмут 63), hl-83, hl-83
Виброплита Helmut RP63 оснащена бензиновым двигателем объемом 5,5 л. Главным техническим достоинством данной модели является наличие самоходного уплотняющего механизма. Виброплита Helmut RP63 предназначена для уплотнения различных видов поверхностей: сложных грунтов, песка, гравия, брусчатки, смеси гравия и битума различной фракции. Широкой популярностью виброплита Helmut RP63 пользуется при укладке асфальта, ямочном ремонте дорожного покрытия на тротуарах и автостоянках, замене спецпокрытия на детских площадках и открытых спортивных комплексах. Сфера применения данной модели распространяется на уплотнение почвы, предназначенной для заливки фундамента зданий, прокладки коммуникаций и инженерных сетей.
Рабочие характеристики:
Перечень рабочих параметров утвержден заводом изготовителем. Работоспособность виброплиты должна сохраняться при следующих показателях окружающей среды:
- температурный режим от -10 до +40 градусов;
- влажность воздуха – до 90 %.
Принцип работы
Основной принцип действия бензиновой виброплиты Хельмут 63 заключается в передаче вращения от двигателя к вибратору посредством клиновидного ремня привода. Вибратор, установленный на основании виброплиты передает ей вибрационно-трамбующие движения. Основа плиты выполняет не только виброуплотнение, но и создает движение механизма.
Порядок работы:
- Установить виброплиту Хельмут 63 непосредственно в начале уплотняемого отрезка поверхности почвы;
- запустить двигатель в режиме холостого хода, длительность прогрева 3-5 минут;

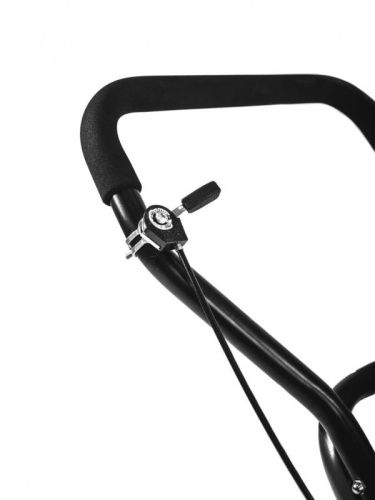

- переключить рукоятку дроссельной заслонки двигателя в положение «максимум»;
- после автовключения центробежной муфты основание виброплиты придет в движение.

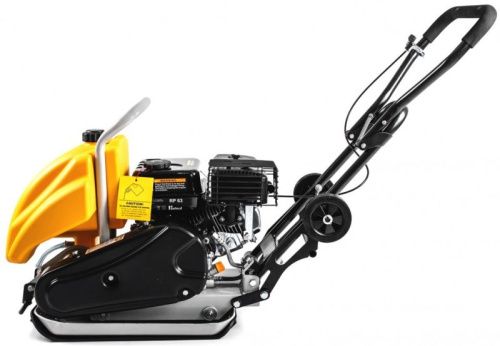

- бензиновая виброплита Хельмут 63 транспортируется к следующему рабочему участку с помощью транспортировочных колес.

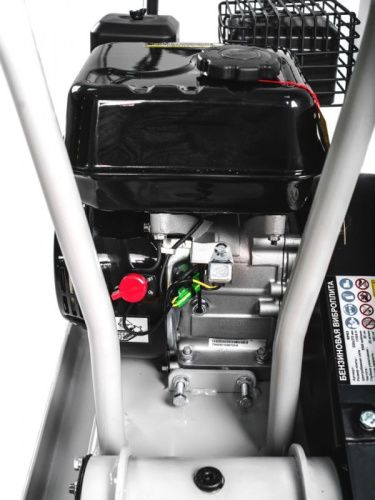

До начала работ необходимо проверить уровень масла в картере двигателя виброплиты. Количество моторного масла определяется с помощью щупа, закрепленного на пробке заливного отверстия в картере двигателя. Бензодвигатель устанавливают строго в горизонтальном положении. При незакрученной пробке след, отображающий уровень масла, должен находиться между градуировками минимум и максимум, нанесенными на поверхность щупа. Необходимо проверять уровень моторного масла после непрерывной работы двигателя каждые 5 часов. Полная замена масла должна быть произведена после 20 часов работы виброплиты.
Дальнейшая замена масла зависит от его вида:
- минеральное масло – каждые 50 часов работы;
- синтетическое масло – каждые 100 часов работы.
После первичного запуска бензодвигателя виброплиты необходимо выдержать 3 - 5 минут на холостом ходу, для прогрева.
Характеристики
Характеристики двигателя | |

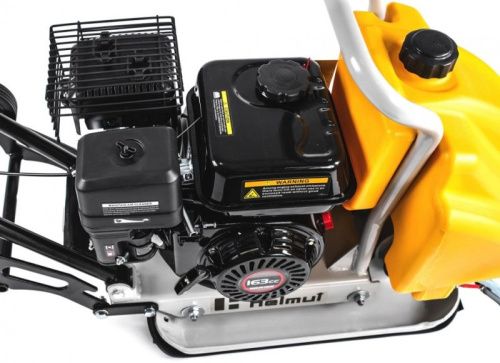

Двигатель | Loncin |
Модель двигателя | Loncin 160F |
Тип двигателя | бензиновый, 4-х тактный |
Объем двигателя, куб.см. | 163 |
Кол-во цилиндров двигателя | одноцилиндровый |
Мощность двигателя, л.с. | 5,5 |
Мощность двигателя, Вт. | 4100 |
Мощность электродвигателя max, Вт | 4100 |
Запуск | ручной |
Емкость топливного бака, л. | 3,6 |
Рекомендуемое топливо | АИ-92 |
Емкость картера двигателя, л. | 0,6 |
Трансмиссия и ходовая | |
Реверс (задний ход) | нет |
Общие характеристики | |
Производитель | Helmut |
Родина бренда | Германия |
Габаритные размеры, мм | 860х490х610 |
Гарантийный срок | 1 год |
Вес, кг. | 65 |
Частота колебаний, кол./мин. | 5500 |
Габариты плиты, мм | 530х370 |
Глубина уплотнения, мм | 250 |

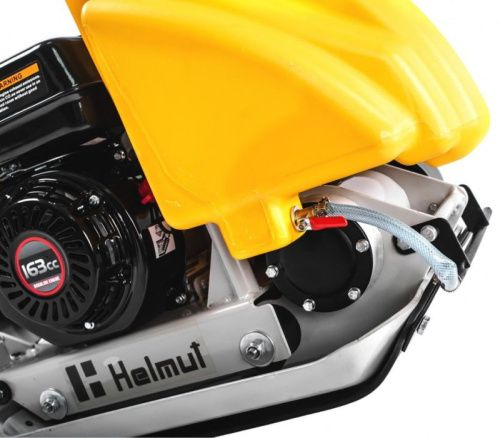

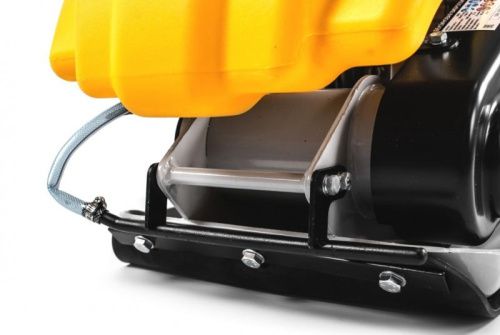

Емкость водяного бака, л. | есть |
